Что означает SDR у трубы ПЭ100?
SDR (Standard Dimension Ratio, стандартное размерное отношение) — это наружный диаметр трубы, делённый на толщину стенки. Это безразмерная величина, и в ней спрятана вся логика прочности полиэтиленовой трубы. Чем меньше число SDR, тем толще стенка относительно диаметра, а значит выше давление, которое труба выдержит без разрушения.

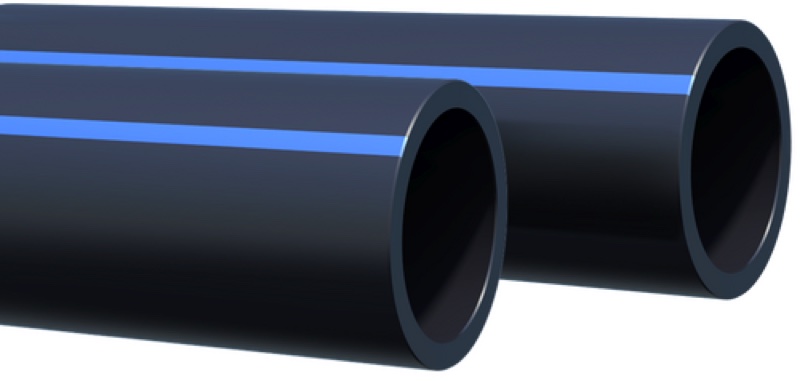

Сравним два варианта одного диаметра. Труба SDR11 толще и прочнее, чем SDR17 того же диаметра: при одинаковом наружном размере у SDR11 стенка заметно массивнее, поэтому она держит больше. SDR17, наоборот, тоньше и легче — этого ресурса хватает для большинства водопроводных задач, где рабочее давление умеренное.
Важно не путать SDR с самим диаметром. Две трубы с одинаковым SDR, но разного диаметра имеют разную толщину стенки в миллиметрах — но одинаковое соотношение, а значит одинаковый класс давления при том же материале. Поэтому SDR удобно использовать как «класс прочности»: он не зависит от конкретного размера и сразу говорит, насколько труба напорная.
- Меньше SDR → толще стенка → выше давление.
- Больше SDR → тоньше стенка → ниже давление, легче и дешевле труба.
- SDR — это соотношение, а не толщина в миллиметрах: один и тот же SDR встречается на трубах разного диаметра.
В каталоге труб ПЭ100 у каждой позиции указаны диаметр и SDR — по этим двум параметрам однозначно определяется и толщина стенки, и допустимое давление.
Что такое PN и как он связан с SDR и материалом?
PN (от Pressure Nominal) — номинальное давление, на которое рассчитана труба при транспортировке воды. Это та цифра, которой удобно оперировать на стройке: PN10 — труба на 10 атмосфер, PN16 — на 16, и так далее. PN — это «паспортное» рабочее давление, выведенное из связки материала и SDR.
Зависимость прямая: чем ниже SDR, тем выше PN при одном и том же материале. Толще стенка — выше класс давления. Но на PN влияет не только геометрия, но и сам полиэтилен. ПЭ100 при равном SDR держит больше, чем ПЭ80: марка материала прочнее, поэтому при одинаковом соотношении диаметра к стенке номинальное давление у ПЭ100 выше. Это значит, что нельзя смотреть только на SDR — нужно учитывать пару «материал × SDR».
Точные значения PN по этим парам сведены в стандарты. Для напорных труб водоснабжения это ГОСТ 18599, для газопроводных — ГОСТ Р 50838. Именно в них прописано, какому SDR при каком материале соответствует конкретный класс давления, поэтому при подборе всегда сверяются с действующим стандартом, а не «на глаз».
Чтобы не держать таблицы в голове, для типовых задач достаточно короткой шпаргалки по ПЭ100:
- SDR17 → PN10
- SDR13,6 → PN12,5
- SDR11 → PN16
- SDR9 → PN20
Эта связка работает для ПЭ100. Для ПЭ80 при тех же SDR класс давления будет ниже — ещё одна причина всегда смотреть и материал, и SDR вместе.
| SDR | PN, атм | Стенка Ø110, мм | Стенка Ø160, мм | Типичное применение |
|---|---|---|---|---|
| SDR17 | PN10 | 6,6 | 9,5 | Наружный водопровод ~10 атм — стандартное решение |
| SDR13,6 | PN12,5 | 8,1 | 11,8 | Повышенное давление воды, средний запас прочности |
| SDR11 | PN16 | 10,0 | 14,6 | Высокое давление, тяжёлый грунт, под нагрузкой |
| SDR9 | PN20 | 12,3 | 17,9 | Максимальное давление, толстостенное исполнение |
Толщина стенки — для ПЭ100 по ГОСТ 18599; значения PN указаны для воды. Для других диаметров стенка считается как наружный диаметр ÷ SDR.
Как подобрать SDR и PN под свою задачу?
Подбор идёт от условий эксплуатации: какая среда (вода или газ), какое рабочее давление, какой грунт и нагрузка сверху. Дальше по этим вводным выбирается материал и SDR, а PN получается автоматически.
Базовые сценарии выглядят так:
- Вода около 10 атм. Стандартное решение — ПЭ100 SDR17. Это рабочая лошадка наружного водопровода: запаса по давлению хватает, труба легче и экономичнее толстостенной.
- Повышенное давление или крупный, тяжёлый грунт. Берут более толстостенную трубу — SDR11 — либо специальную марку ПЭ100-RC, стойкую к точечным нагрузкам и медленному росту трещин. Это разумный выбор там, где труба идёт без песчаной подушки, под дорогой или в каменистом грунте.
- Газ. Подбор ведётся строго по ГОСТ Р 50838. Чаще всего это ПЭ80 SDR11 или ПЭ100 SDR17,6 — конкретный вариант зависит от давления газопровода и проектных требований.
Если давление и грунт у вас нестандартные, не угадывайте: лучше рассчитать диаметр и стенку под фактический расход и напор. Для этого есть калькулятор ПНД — он помогает прикинуть подходящий типоразмер. По газовым линиям параметры лучше брать из проекта и раздела газораспределения, где трубы и фитинги подобраны под требования газовых ГОСТ.
Порядок такой: среда и давление → материал (ПЭ100 для воды и большинства задач, газ — по ГОСТ Р 50838) → SDR под нужный PN по шпаргалке выше → диаметр под расход. Так типоразмер выходит обоснованным, а не «с запасом наугад».
Что запомнить
- SDR — это наружный диаметр ÷ толщина стенки. Меньше SDR — толще стенка и выше давление.
- PN — номинальное давление трубы. Чем ниже SDR, тем выше PN при том же материале.
- Материал тоже важен: ПЭ100 при равном SDR держит больше, чем ПЭ80.
- Шпаргалка по ПЭ100: SDR17 → PN10, SDR13,6 → PN12,5, SDR11 → PN16, SDR9 → PN20.
- Вода ~10 атм → ПЭ100 SDR17; повышенное давление или тяжёлый грунт → SDR11 или ПЭ100-RC; газ → по ГОСТ Р 50838.
- Точные значения PN — в ГОСТ 18599 (вода) и ГОСТ Р 50838 (газ). Подбор сверяют со стандартом.
