Что вообще означает SDR у газовой трубы?
SDR (Standard Dimension Ratio) — это отношение наружного диаметра трубы к толщине стенки. Чем меньше число SDR, тем толще стенка при том же диаметре и тем большее давление выдерживает труба. У газопроводов это ключевой параметр: газ — среда взрывоопасная, поэтому запас по стенке здесь важнее, чем у воды.
Базовый принцип простой:
- Чем выше рабочее давление в газопроводе — тем меньше SDR (стенка толще).
- При равном SDR ПЭ100 допускает больше, чем ПЭ80 — у материала выше класс по длительной прочности.
- Один и тот же диаметр выпускается в нескольких SDR — это разные трубы под разные категории газопровода.
Именно поэтому нельзя «на глаз» взять трубу, которую закладывали под водопровод, и пустить её на газ. У воды и газа разные нормативы, разные допустимые давления для одного и того же SDR и разные требования к соединениям.
Какой SDR брать под низкое и среднее давление?
Единого SDR «на все случаи» нет — выбор привязан к категории газопровода и расчётному давлению, которые задаёт проект. Но есть практические ориентиры, которые встречаются чаще всего:
- ПЭ80 SDR11 — распространённое решение для сетей низкого и среднего давления, где нужен повышенный запас по стенке.
- ПЭ100 SDR17,6 — частый выбор, когда более высокий класс материала позволяет взять более тонкую стенку при сохранении нужного запаса прочности.
- Для более высоких давлений в пределах среднего диапазона переходят на меньший SDR — то есть на более толстостенную трубу.
Что важно: эти варианты — не универсальная формула, а отправная точка для разговора с проектировщиком. Финальный SDR закрепляется в проекте после расчёта по фактическому давлению, диаметру и категории сети. Если вы подбираете трубу под конкретный объект, опирайтесь на ведомость или спецификацию проекта — мы рассчитаем КП именно по ним, а не по предположениям.
Вся номенклатура ПЭ-труб и фитингов под газ собрана в разделе газораспределение — там трубы и детали идут с сертификатами под газовое применение.
| Категория газопровода | Давление, МПа | Типичное применение |
|---|---|---|
| Низкое | до 0,005 | Внутридомовые и распределительные сети к потребителям |
| Среднее | 0,005–0,3 | Распределительные сети населённых пунктов |
| Высокое II категории | 0,3–0,6 | Магистрали к ГРП, крупные потребители |
| Высокое I категории | 0,6–1,2 | Газопроводы-вводы и межпоселковые сети высокого давления |
Связь материала и стенки: для газа применяют ПЭ80 и ПЭ100 по ГОСТ Р 50838 — распространённые исполнения ПЭ80 SDR11 и ПЭ100 SDR17,6 / SDR11. Чем выше давление, тем меньше SDR (стенка толще). Конкретное допустимое давление (MOP) по каждому SDR определяется проектом и расчётом по ГОСТ Р 50838 — категории давления здесь даны по СП 62.13330.
Какие нормативы и документы регулируют газовую ПЭ-трубу?
Полиэтиленовые трубы для газопроводов выпускаются и применяются по ГОСТ Р 50838 и ГОСТ Р 58121.2. Это профильные стандарты именно на газ — труба, изготовленная по водопроводному ГОСТ, для газораспределения не подходит, даже если внешне и по SDR она выглядит идентично.
Дополнительно газовая труба и соединительные детали:
- проходят сертификацию на газовое применение (ГАЗСЕРТ) — это подтверждение пригодности именно под газ;
- применяются на объектах, где проект и смонтированная сеть проходят экспертизу промышленной безопасности;
- монтируются с исполнительной документацией, которую принимает технадзор.
На практике это значит, что выбор SDR — не только инженерная задача, но и документальная: труба должна иметь сертификаты под газ, а параметры — совпадать с тем, что заложено в проекте и пройдёт экспертизу.
Чем и как сваривают газовую ПЭ-трубу?
Способ соединения газовой ПЭ-трубы зависит от толщины стенки, а толщина стенки напрямую связана с диаметром и SDR. Правило простое:

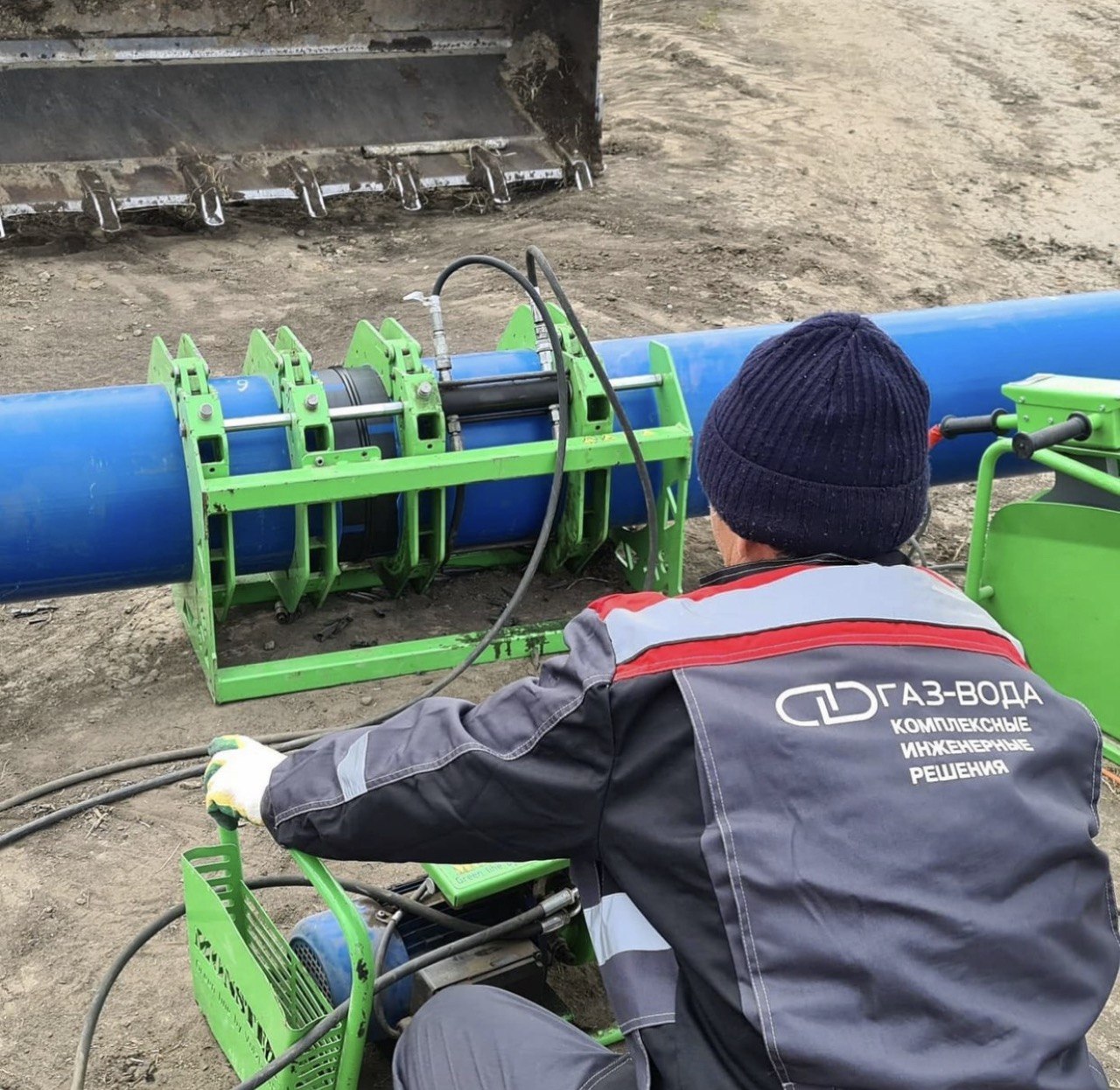

- Толщина стенки 5 мм и больше — допускается сварка встык (стыковая) либо соединение деталями с закладными нагревателями.
- Толщина стенки меньше 5 мм — только детали с закладными нагревателями; стыковую сварку для таких тонких стенок не применяют.
Поэтому, выбирая SDR, вы заодно определяете и технологию монтажа: на тонкостенных трубах малого диаметра остаётся только электромуфтовая сварка. Сварку газопроводов выполняют аттестованные специалисты — у нас сварочные работы идут с аттестацией НАКС на газ. Подробнее о технологиях и их различиях — в статье виды сварки ПЭ.
Что запомнить
- SDR для газа определяется проектом и категорией газопровода, а не привычкой — не переносите параметры водопровода на газ.
- Чем выше давление — тем меньше SDR и толще стенка; при равном SDR ПЭ100 допускает больше, чем ПЭ80.
- Частые ориентиры под низкое и среднее давление — ПЭ80 SDR11 и ПЭ100 SDR17,6, но финальный выбор закрепляет расчёт в проекте.
- Газовая труба — только по ГОСТ Р 50838 / ГОСТ Р 58121.2, с сертификатами под газ (ГАЗСЕРТ) и под экспертизу промбезопасности.
- Стенка ≥5 мм — встык или закладные нагреватели; стенка <5 мм — только закладные нагреватели.
