Какие способы сварки ПЭ-труб бывают и чем отличаются?
Для соединения напорных полиэтиленовых труб используют два основных способа сварки. Оба дают неразъёмное соединение, прочность которого при правильной технологии сопоставима с прочностью самой трубы. Выбор зависит от диаметра, толщины стенки, условий монтажа и характера сети.
- Сварка встык (стыковая). Торцы двух труб одновременно оплавляют нагретым плоским инструментом, затем убирают его и соединяют торцы под давлением. Полиэтилен сплавляется по всему сечению стенки, образуя единый монолитный шов. Способ удобен на прямых участках и на трубах среднего и большого диаметра.

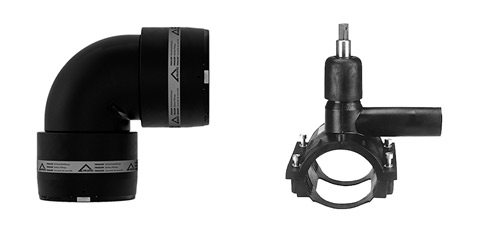

- Электромуфтовая сварка (с закладными нагревателями). На стык надевают фитинг — муфту, в стенки которой вмонтирована нагревательная спираль. При подаче тока спираль разогревается и оплавляет полиэтилен трубы и муфты изнутри, спаивая их между собой. Способ работает на малых диаметрах, в стеснённых условиях, при врезках в действующую сеть и при ремонте повреждённых участков.
При стыковой сварке оплавляются торцы труб, и они соединяются напрямую. При электромуфтовой нагрев идёт изнутри фитинга, который связывает две трубы. Поэтому стыковую чаще ведут в траншее или на бровке для длинных плетей, а электромуфтовую — там, где трубы уже уложены и развернуть их под стыковой аппарат невозможно.
Стыковая или электромуфтовая — что выбрать?
Жёсткого «лучшего» способа нет — каждый закрывает свою задачу. Ориентироваться стоит на диаметр, условия на объекте и тип работ.
- Стыковая — для прямых участков среднего и большого диаметра, когда есть место развернуть сварочную установку и состыковать трубы по одной оси. Соединение получается без дополнительных деталей — сплавляются сами трубы.
- Электромуфтовая — для малых диаметров, тесных колодцев и траншей, врезок в действующий трубопровод и ремонта. Фитинг компенсирует небольшую несоосность и позволяет работать там, где стыковую вести нечем.
Для газовых сетей важно правило по толщине стенки: при стенке 5 мм и более допускается как сварка встык, так и соединение закладными нагревателями; при стенке менее 5 мм — только закладными нагревателями (электромуфтовая). Это связано с тем, что тонкую стенку сложно качественно проварить встык. Толщина стенки напрямую зависит от выбранного класса трубы — подробнее о подборе разобрано в материале какой SDR для газа.
На практике на одном объекте обычно сочетают оба способа: длинные плети ведут встык, а узлы, отводы, врезки и ремонтные вставки — электромуфтовыми фитингами.
| Параметр | Стыковая (встык) | Электромуфтовая (закладные нагреватели) |
|---|---|---|
| Принцип | Торцы труб одновременно оплавляют нагретым плоским инструментом и соединяют напрямую под давлением — единый монолитный шов по всему сечению стенки | На стык надевают фитинг-муфту со встроенной спиралью; ток разогревает спираль, она оплавляет полиэтилен трубы и муфты изнутри и спаивает их |
| Диаметр | Средний и большой диаметр | Малые диаметры |
| Дополнительные детали | Не нужны — сплавляются сами трубы | Нужен фитинг с закладным нагревателем на каждый стык |
| Условия монтажа | Нужно место развернуть установку и состыковать трубы по одной оси (траншея, бровка, длинные плети) | Работает в стеснённых условиях — тесные колодцы и траншеи, где трубы уже уложены |
| Несоосность | Требуется точная соосность торцов | Фитинг компенсирует небольшую несоосность |
| Когда применять | Прямые участки, длинные плети | Врезки в действующую сеть, узлы, отводы, ремонт повреждённых участков |
| Газ: тонкая стенка | Допускается при стенке 5 мм и более | Обязательна при стенке менее 5 мм (и допускается при 5 мм и более) |
От чего зависит качество сварного шва?
Качество соединения определяется не столько способом, сколько соблюдением технологии. Ключевых факторов несколько.
- Подготовка торцов. Перед стыковой сваркой торцы выравнивают и зачищают, убирают окисленный слой, обеспечивают соосность труб. Перед электромуфтовой — снимают окисленный слой полиэтилена с зоны под муфтой и обезжиривают поверхность.
- Температура и время. Полиэтилен оплавляют и выдерживают под давлением строго по технологической карте. Конкретные значения температуры и времени зависят от марки материала и оборудования, поэтому их берут из паспорта на трубу и фитинг, а не «на глаз».
- Чистота и условия. Грязь, влага, ветер и низкая температура воздуха влияют на формирование шва, поэтому зону сварки защищают и контролируют.
- Квалификация сварщика. Сварку ответственных сетей, особенно газовых, ведут аттестованные сварщики НАКС, работающие по утверждённой технологии.
Для качественного шва нужно профильное оборудование для сварки — стыковые установки и аппараты для электромуфтовых фитингов с контролем параметров. Если технику покупать под разовый объект невыгодно, её можно взять в аренду сварочного оборудования.
Что запомнить
- Два основных способа сварки напорных ПЭ-труб — стыковая (встык) и электромуфтовая (с закладными нагревателями в фитинге).
- Стыковая подходит для прямых участков среднего и большого диаметра; электромуфтовая — для малых диаметров, стеснённых условий, врезок и ремонта.
- Для газа: при стенке от 5 мм допускаются оба способа, при стенке менее 5 мм — только закладными нагревателями.
- Сварку ответственных и газовых сетей ведут аттестованные сварщики НАКС.
- Качество шва зависит от подготовки торцов, температуры и времени по технологической карте — параметры берут из паспорта материала, а не на глаз.
